Dental fotoğrafçılığın ilk dersi, iyi bir klinik fotoğrafın teknik temelini kurar. Fotoğraf makinesi gövdesi üzerindeki kontroller, pozlamayı belirleyen üç değişken (enstantane hızı, diyafram ve ISO), sensör, objektif ve flaş sistemleri ile ağız içi yardımcı ekipman (ayna, retraktör, kontrastör) sırayla ele alınır. Ders, ideal bir dental fotoğraf için önerilen ayar setiyle biter. Bu rehber, Dr. Öğr. Üyesi Ayşehan Firdevs İyibilir'in "Camera systems & equipments" sunumunun 40 sayfasının hepsini kapsar. Amaç, slayttaki her terimi "ne, neden, nasıl" sorularıyla açmak ve konuyu klinikte kullanılabilir hale getirmektir.

1. Fotoğraf makinesi gövdesi ve kontroller

Kaynak slaytlar: 1–2

1.1 Dersin çerçevesi

Sunumun başlığı "Camera systems & equipments", yani kamera sistemleri ve ekipmanlarıdır. Dental fotoğraf yalnızca hoş bir görüntü üretmek için çekilmez. Bir klinik belgedir: teşhis ve tedavi planlamasında, hasta iletişiminde, laboratuvarla renk ve form bilgisi paylaşımında, tedavi öncesi/sonrası karşılaştırmada ve medikolegal kayıtta kullanılır. Bu nedenle fotoğrafın standart ve tekrarlanabilir olması gerekir. Bugün çektiğiniz fotoğraf, altı ay sonra aynı ayarlarla çekilen fotoğrafla karşılaştırılabilmelidir. Bu da cihazı tanımayı ve otomatik modlara bırakmadan manuel kontrol etmeyi gerektirir.

1.2 Gövde üzerindeki kontroller (sayfa 2)

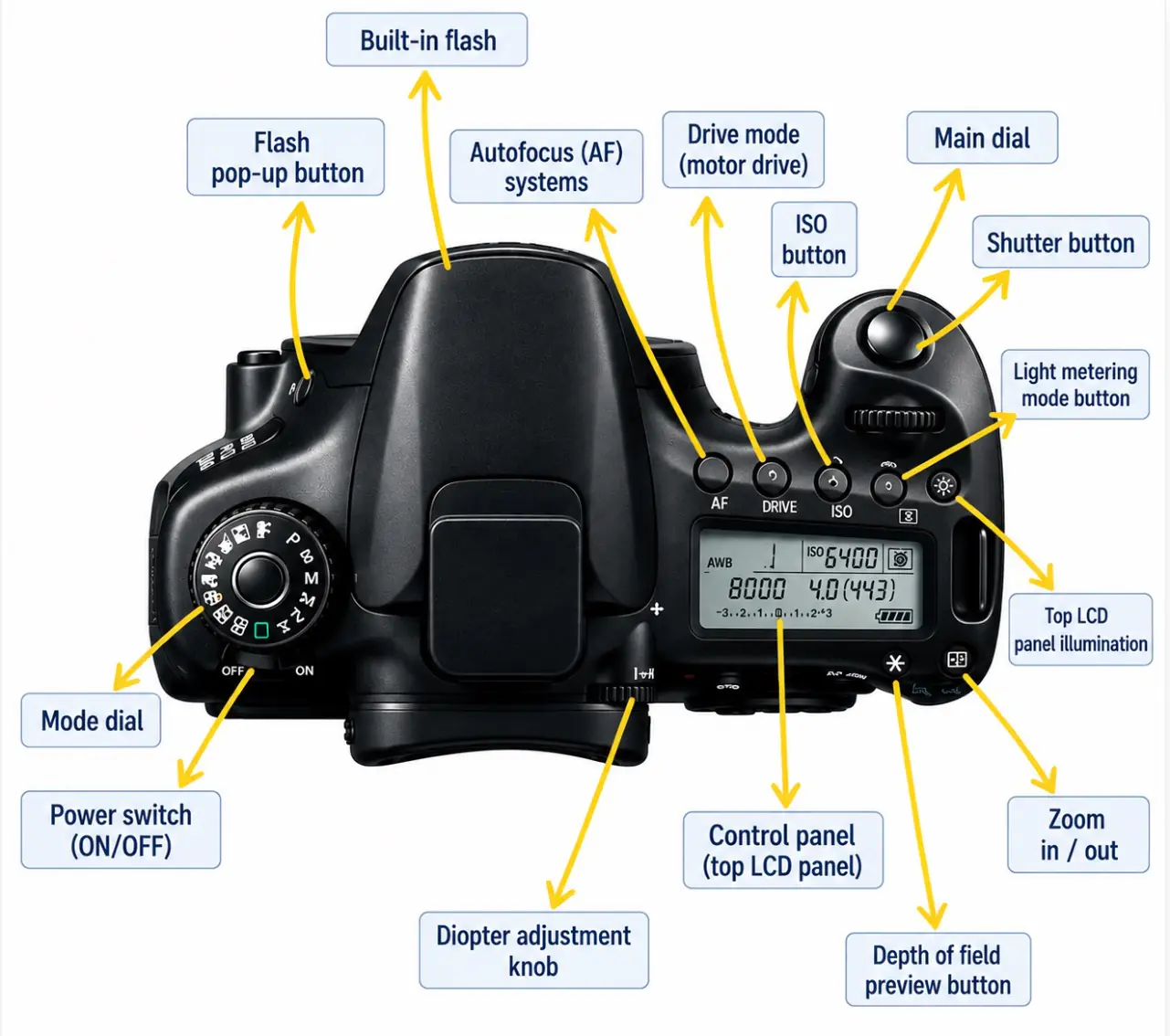

Sayfa 2'de bir DSLR gövdesinin üstten görünüşü ve her düğmenin adı verilir. Dental fotoğrafçının bu kontrollerin hepsini kullanması gerekmez. Ancak hangi ayarın nereden değiştirildiğini bilmek, hasta başında zaman kaybını önler.

1.3 Neden manuel kontrol?

Otomatik modlar, sahnenin "ortalama" parlaklıkta olduğunu varsayar. Ağız boşluğu ise karanlık bir arka plan (orofarenks) ile çok parlak yüzeylerin (mine, seramik, metal) yan yana bulunduğu, aşırı kontrastlı bir sahnedir. Otomatik pozometre bu sahnede yanılır. Arka planı aydınlatmaya çalışıp dişleri patlatabilir ya da flaşı yanlış dozlayabilir. Ayrıca her çekimde farklı değer seçtiği için fotoğraflar birbiriyle karşılaştırılamaz. Bu yüzden dental fotoğrafçılığın temel kuralı, ayarları bir kez doğru belirleyip sabitlemektir.

2. Işığı yakalamanın bileşenleri ve enstantane hızı

Kaynak slaytlar: 3–6

2.1 Pozlamayı belirleyen üç bileşen (sayfa 3)

Sayfa 3'e göre dijital bir fotoğraf makinesinde ışığı yakalamak ve sensörde bir pozlama (exposure) oluşturmak için ayarlanabilen üç ana bileşen vardır:

1. Enstantane hızı (shutter speed, s): ışığın ne kadar süre geçeceğini belirler.
2. Diyafram (aperture, f): ışığın ne kadar geniş bir açıklıktan geçeceğini belirler.
3. ISO: sensöre ulaşan ışığın ne kadar duyarlılıkla kaydedileceğini belirler.

Bu üçlü fotoğrafçılıkta "pozlama üçgeni" olarak bilinir. Üçü birbirini dengeler. Biri bir kademe (stop) değiştiğinde aynı parlaklığı korumak için diğerlerinden biri ters yönde bir kademe değiştirilmelidir. Örneğin diyaframı bir kademe kapatırsanız (daha az ışık), enstantaneyi bir kademe yavaşlatarak ya da ISO'yu bir kademe artırarak aynı parlaklığı elde edebilirsiniz. Ancak bu değişikliklerin her birinin bir yan etkisi vardır. Enstantane hareket netliğini, diyafram alan derinliğini, ISO ise gürültüyü etkiler. Dental fotoğrafta ayarların neden belirli değerlere sabitlendiği bu yan etkilerle açıklanır.

2.2 Enstantane hızının tanımı (sayfa 4–5)

Enstantane hızı, fotoğraf makinesinin perdesinin (shutter) açık kalarak sensörü ışığa maruz bıraktığı süredir. Genellikle saniyenin kesirleriyle ölçülür. Sayfa 5'te aynı tanım şöyle genişletilir: enstantane, objektiften geçen ışığın filme (veya sensöre) ne kadar süre düşeceğini belirler. Perde elektronik olarak açılıp kapanır (bu ifadenin teknik bir notu son bölümde açıklanmıştır). Enstantane hızı sayılarla gösterilir:

15", 8", 4", 2", 1", 1/2, 1/4, 1/8, 1/15 … 1/250, 1/500, 1/1000, 1/8000

Buradaki çift tırnak (") tam saniyeyi gösterir. 15" on beş saniye demektir. Kesirli değerler saniyenin bölümleridir. 1/500 saniyenin beş yüzde biridir. Birçok kamera ekranında yalnızca payda gösterilir ("500" yazar ama 1/500 kastedilir). Bu yüzden 15" ile 15 (yani 1/15) birbirine karıştırılmamalıdır.

Sayfa 5'teki şemada değerler iki uçta yorumlanır:

Ardışık tam değerler (1/125 → 1/250 → 1/500) arasındaki her adım, sensöre ulaşan ışığı yarıya indirir ya da iki katına çıkarır. Buna bir kademe (stop) denir.

2.3 Hareketi dondurmak veya bulanıklaştırmak (sayfa 6)

Sayfa 6'nın ana mesajı şudur: hızlı enstantane hareketi dondurur. Yavaş enstantane ise konu veya kamera sabit değilse bulanık fotoğrafa yol açar. Perde ne kadar uzun süre açık kalırsa, o süre içinde gerçekleşen her hareket (hastanın başını oynatması, dudak titremesi, fotoğrafçının elinin titremesi) sensörde iz olarak kaydedilir. Makro çekimde bu daha da önemlidir. Görüntü çok büyütüldüğü için milimetrik bir sarsıntı bile netliği bozar.

Elde çekimde kullanılan pratik bir kural, enstantanenin objektifin odak uzaklığının tersinden yavaş olmamasıdır (100 mm objektif için en az ~1/100 s). Dental fotoğrafta önerilen 1/200 s bu sınırın rahatça üzerindedir. Ayrıca asıl dondurma işini flaşın çok kısa ışık patlaması yapar. Flaşın süresi genellikle saniyenin binde biri kadar ya da daha kısadır. Ağız içinde ortam ışığı çok zayıf kaldığı için görüntüyü oluşturan ışığın neredeyse tamamı bu kısa patlamadan gelir.

3. Diyafram (aperture) ve alan derinliği

Kaynak slaytlar: 7–12

3.1 Diyaframın tanımı ve mekanizması (sayfa 7–8)

Diyafram (aperture, f), objektiften geçen ışık miktarını düzenleyen kontrol mekanizmasıdır (sayfa 7). Sayfa 8 bunu basitçe anlatır: diyaframı objektifin içinde çapı ayarlanabilen bir açıklık olarak düşünün. Mekanik olarak birbirinin üzerine kayan ince metal kanatlardan (iris blades) oluşur. Kanatlar içe kaydıkça ortadaki delik küçülür, dışa açıldıkça büyür. İnsan gözündeki iris ve pupilla ile aynı mantıkla çalışır. Parlak ortamda pupilla küçülür, karanlıkta genişler.

Sayfa 7'deki görselde f/1.8'den f/22'ye kadar giden bir dizi gösterilir. f/1.8'de delik çok geniş, f/22'de ise iğne ucu kadar küçüktür.

3.2 f sayısı: küçük sayı = geniş açıklık (sayfa 9)

Diyafram açıklığı f sayısıyla (f-number, f-stop) ifade edilir. Sayı ne kadar küçükse açıklık o kadar geniştir. Sayfa 9'daki dizi:

f/1.4, f/2, f/2.8, f/4, f/5.6, f/8, f/11, f/16, f/22, f/25, f/32

Bu ters ilişkinin nedeni, f sayısının bir oran olmasıdır. f sayısı = objektifin odak uzaklığı ÷ açıklığın etkin çapıdır. "f/8" gösterimi aslında "odak uzaklığının sekizde biri çapında bir açıklık" demektir. Payda büyüdükçe çap küçülür. 100 mm'lik bir objektifte f/4 yaklaşık 25 mm, f/22 ise yaklaşık 4,5 mm çapında bir açıklıktır.

Standart dizideki ardışık değerler (f/2.8 → f/4 → f/5.6…) yaklaşık √2 (1,4) katsayısıyla artar. Açıklığın alanı çapın karesiyle orantılı olduğundan, her adımda geçen ışık yarıya iner. Yani her adım bir kademedir (stop). Dizideki f/25 bir ara değerdir (son bölümde açıklanmıştır).

3.3 Ağız içi çekim için diyafram (sayfa 10)

Sayfa 10'a göre ağız içi görüntülerde f/22–f/32 arası bir diyafram ideal kabul edilir. Böylece görüntüdeki dişlerin hepsi net olur. Sayfadaki görselde "lower f-stop = increased aperture" (düşük f = geniş açıklık) ve "higher f-stop = reduced aperture" (yüksek f = dar açıklık) ifadeleri yer alır.

Bunun nedeni, dental arkın üç boyutlu ve derin olmasıdır. Önden çekilen bir fotoğrafta santral kesicilerin labial yüzeyi kameraya en yakın noktadır. Kanin, premolar ve molarlar ise giderek uzaklaşır. Makro çekimde alan derinliği (net görünen ön-arka mesafe) zaten çok dardır. Geniş bir diyaframla (ör. f/5.6) yalnızca kesiciler net çıkar, posterior dişler bulanıklaşır. Diyaframı kapatmak (f/22) alan derinliğini artırır ve arkın tamamı netlik alanına girer.

3.4 Diyaframın iki temel işlevi (sayfa 11–12)

Sayfa 11'e göre diyaframın fotoğrafta iki ana işlevi vardır:

1. Işığın yoğunluğunu kontrol etmek: geniş açıklıktan daha fazla ışık geçer.
2. Alan derinliğini (depth of field) belirlemek: dar açıklık daha derin bir netlik alanı sağlar.

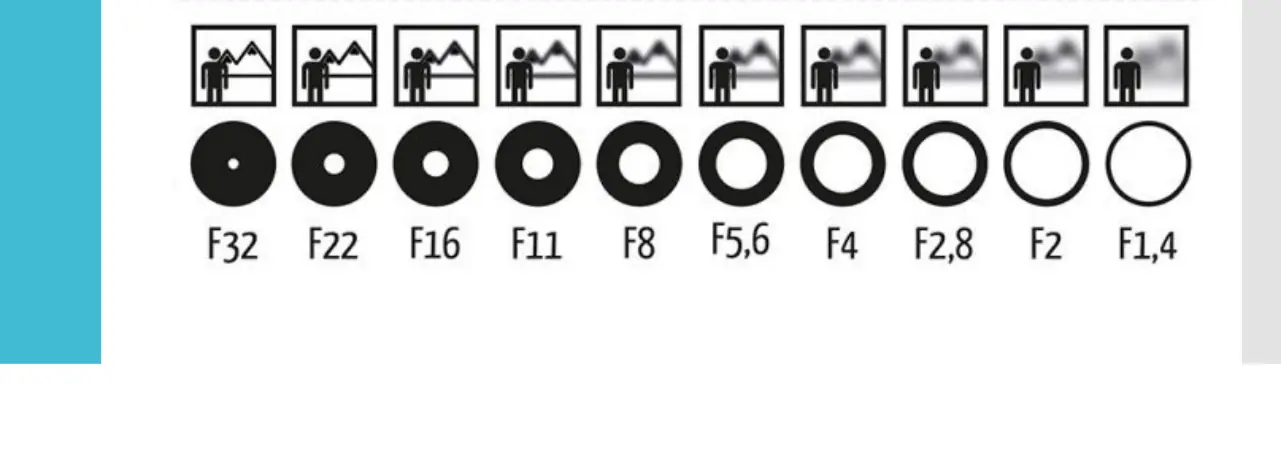

Sayfa 11'deki ikonlu şemada F32'den F1,4'e doğru gidildikçe kişi silueti net kalır ama arkadaki dağlar giderek bulanıklaşır. Bu, alan derinliğinin daralmasıdır. Sayfa 12'deki üç plaj fotoğrafı ise ilk işlevi gösterir. Enstantane ve ISO sabitken diyafram geniş açılınca fotoğraf aşırı pozlanır (soluk, beyazımsı). Orta açıklıkta doğru pozlama elde edilir. Diyafram çok kapatılınca fotoğraf az pozlanır (karanlık).

4. ISO ve görüntü gürültüsü

Kaynak slaytlar: 13–14

4.1 ISO nedir? (sayfa 13)

ISO, sensörün ışığa duyarlılığıdır. Sayfa 13'e göre ISO yüksekken sensör ışığa daha duyarlı, düşükken daha az duyarlıdır. Terim, film döneminde filmin ışığa duyarlılığını standartlaştıran Uluslararası Standardizasyon Örgütü'nün (International Organization for Standardization) kısaltmasından gelir. ISO 100 film "yavaş", ISO 1600 film "hızlı" kabul edilirdi.

Dijital kamerada ISO'yu artırmak, sensörden gelen elektrik sinyalinin yükseltilmesi (amplification) anlamına gelir. Az ışıkla oluşan zayıf sinyal güçlendirilerek görüntü aydınlatılır. ISO'yu bir kademe (ör. 200 → 400) artırmak, aynı parlaklığa ulaşmak için gereken ışığı yarıya indirir. Böylece ISO, pozlama üçgeninin üçüncü köşesi olarak diyafram veya enstantanedeki ışık kaybını telafi edebilir.

4.2 ISO'nun bedeli: gren (sayfa 14)

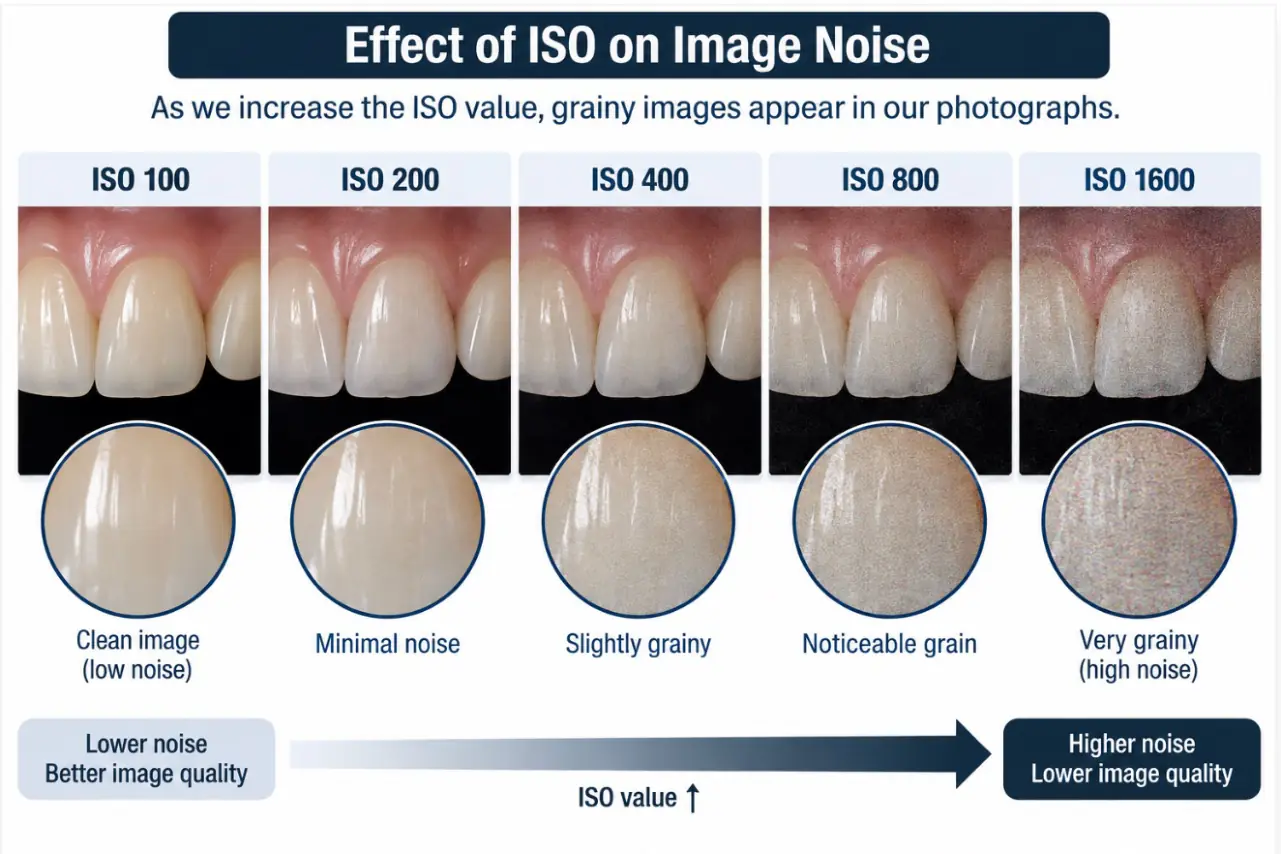

Sayfa 14'teki ana mesaj şudur: ISO değerini artırdıkça fotoğraflarda grenli (taneli) görüntüler ortaya çıkar. Bu taneciklenmeye dijital fotoğrafta gürültü (noise) denir. Sinyal yükseltilirken yalnızca görüntü bilgisi değil, sensörün kendi elektronik gürültüsü de yükseltilir. Sonuç, düz yüzeylerde renkli ve parlak benekler ve ince ayrıntıların kaybıdır.

Görselde aynı santral kesici her ISO değerinde büyütülerek gösterilir. ISO 100'de mine yüzeyi pürüzsüzdür. ISO 1600'de ise yüzey "kumlu" görünür ve perikimata, çatlak hatları, translüsent kenar gibi estetik değerlendirme için gereken ince ayrıntılar kaybolur.

5. Ekipman listesi ve kamera tipleri

Kaynak slaytlar: 15–18

5.1 Dental fotoğraf ekipmanı (sayfa 15)

Sayfa 15'te dental fotoğraf için gereken ekipman listelenir:

Bu liste, bir ağız içi fotoğraf setinin minimum bileşenleridir. Kamera, objektif ve flaş görüntüyü oluşturan optik-elektronik sistemi kurar. Retraktör, ayna ve arka plan ise ağız içinde görüş alanını hazırlayan klinik yardımcılardır.

5.2 Kamera tipleri: DSLR ve aynasız (sayfa 16–17)

Sayfa 16'da dental fotoğrafta kullanılan iki ana kamera tipi örneklerle verilir:

• Dijital SLR kameralar (DSLR): örnekler Nikon D3500, Canon EOS Rebel T7i.
• Aynasız kameralar (mirrorless): örnekler Olympus OM-D E-M5, Sony A7R IIIA.

Sayfa 17'ye göre DSLR (Digital Single-Lens Reflex), objektifleri değiştirilebilen ve dijital teknoloji (görüntü sensörü) kullanan bir kameradır. Adın her parçasının bir anlamı vardır. Digital, filmin yerini görüntü sensörünün aldığını gösterir. Single-lens, hem vizörde görülen hem de çekilen görüntünün aynı tek objektiften geldiğini anlatır. Reflex ise objektif ile sensör arasında 45° açıyla duran yansıtıcı aynayı ifade eder. Ayna, ışığı yukarıdaki pentaprizmaya (veya pentamirror'a), oradan da optik vizöre yönlendirir. Böylece fotoğrafçı sahneyi objektiften gerçek zamanlı ve optik olarak görür. Sayfa 17'deki kesit görselinde Canon EOS 500D gövdesinin içindeki ayna, prizma ve objektif bağlantısı görülür.

Aynasız kameralarda bu ayna-prizma düzeneği yoktur. Işık doğrudan sensöre düşer. Sensörün ürettiği görüntü, dijital (elektronik) vizörde veya arka ekranda canlı olarak gösterilir. Ayna kutusunun olmaması gövdeyi küçültür ve hafifletir.

5.3 DSLR ve aynasız kameranın karşılaştırması (sayfa 18)

Tablonun son satırı önemlidir: iki sistemde de harici flaş gerekir. Kamera tipi ne olursa olsun, ağız içinin yetersiz ışığı ve dar diyafram ihtiyacı nedeniyle harici bir flaş sistemi (halka veya ikiz) şarttır. Kamera seçimi kişisel tercihe, bütçeye ve mevcut objektif ekosistemine göre yapılabilir. Dental fotoğrafın kalitesini belirleyen asıl unsurlar ise makro objektif + uygun flaş + doğru ayarlardır.

6. Sensör: yapı, boyut, çözünürlük ve temizlik

Kaynak slaytlar: 19–23

6.1 Kameranın içi: sensör (sayfa 19)

Sayfa 19'a göre sensör, kayıt yüzeyinin dijital karşılığıdır. Film kameralarında görüntü ışığa duyarlı filmde oluşurdu. Dijital kamerada bu görevi milyonlarca ışığa duyarlı hücreden (fotosit/piksel) oluşan bir yarı iletken yonga üstlenir. Sayfadaki zincir:

Işık → Elektrik sinyali → Dijital görüntü

Sayfa 19'daki fotoğrafta objektif çıkarılmış bir aynasız gövdenin bayonet yuvası ve hemen arkasındaki sensör görülür. Sensörün bu kadar açıkta olması, objektif değişimi sırasında toz girmesinin nedenini de anlatır (bkz. 6.4).

6.2 Sensör boyutu ve kırpma faktörü (sayfa 20, 22)

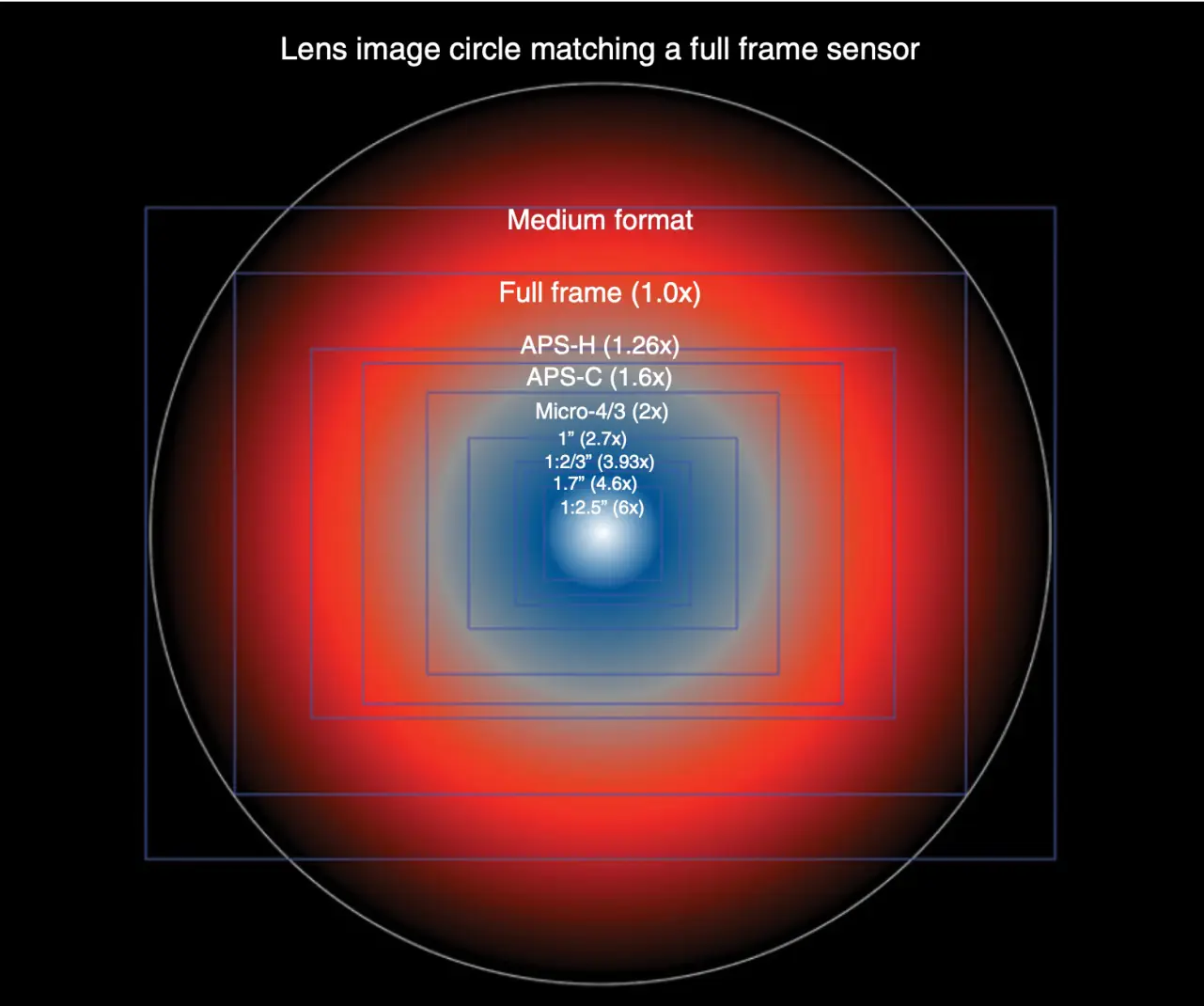

Sayfa 20'deki şema (Ahmad, Essentials of Dental Photography, 2020) bir full-frame objektifin oluşturduğu görüntü dairesi (lens image circle) içinde farklı sensör formatlarını iç içe gösterir. Parantez içindeki sayı kırpma faktörüdür (crop factor). Sensörün full-frame'e göre ne kadar küçük olduğunu ve görüş açısının ne oranda daraldığını gösterir.

Sayfa 22'de iki gövde karşılaştırılır. Üstteki FX sensörlü (24 × 36 mm) gövde ile alttaki DX sensörlü (APS-C) gövdeye aynı 35 mm objektif takılmıştır. Objektif aynı olsa da küçük sensör görüntü dairesinin yalnızca ortasını kaydeder. Bu yüzden APS-C fotoğrafta manzara "yakınlaşmış" gibi, yani kırpılmış görünür. Sağdaki iki manzara fotoğrafı bu farkı gösterir. Full-frame fotoğrafta geniş bir görüş alanı vardır, APS-C karşılığında ise daha dar ve daha "yakın" bir kadraj elde edilir.

Pratikte, eşdeğer görüş açısı = odak uzaklığı × kırpma faktörüdür. 1.6x'lik bir APS-C gövdeye takılan 100 mm makro objektif, full-frame'deki ~160 mm'lik bir objektifin görüş açısını verir. Bu durum dental fotoğrafta kadrajı ve çalışma mesafesini değiştirir. Aynı kadrajı yakalamak için hastadan biraz daha uzakta durmanız gerekir.

6.3 Çözünürlük: megapiksel (sayfa 21)

Sayfa 21'de aynı molar dişin kesit fotoğrafı 20 MP ve 10 MP sensörle çekilmiştir. Bir bölge büyütüldüğünde 20 MP görüntüde mine-dentin sınırı ve pulpa odası keskin kalır. 10 MP görüntüde ise kenarlar basamaklanır, yani pikselleşir. Megapiksel (MP), sensördeki piksel sayısının milyon cinsinden ifadesidir. Daha fazla piksel, büyütme ve kırpma yapıldığında daha fazla ayrıntının korunması demektir.

Klinik açıdan bu, çekimden sonra fotoğrafın bir bölgesini kırpıp büyütme (ör. tek dişin kenar uyumunu inceleme) olanağı sağlar. Bununla birlikte, megapiksel tek başına kaliteyi belirlemez. Objektif kalitesi, doğru odak, düşük ISO ve doğru aydınlatma en az onun kadar önemlidir. Günümüz kameralarının çoğu dental fotoğraf için fazlasıyla yeterli çözünürlüğe sahiptir.

6.4 Sensör temizliği (sayfa 23)

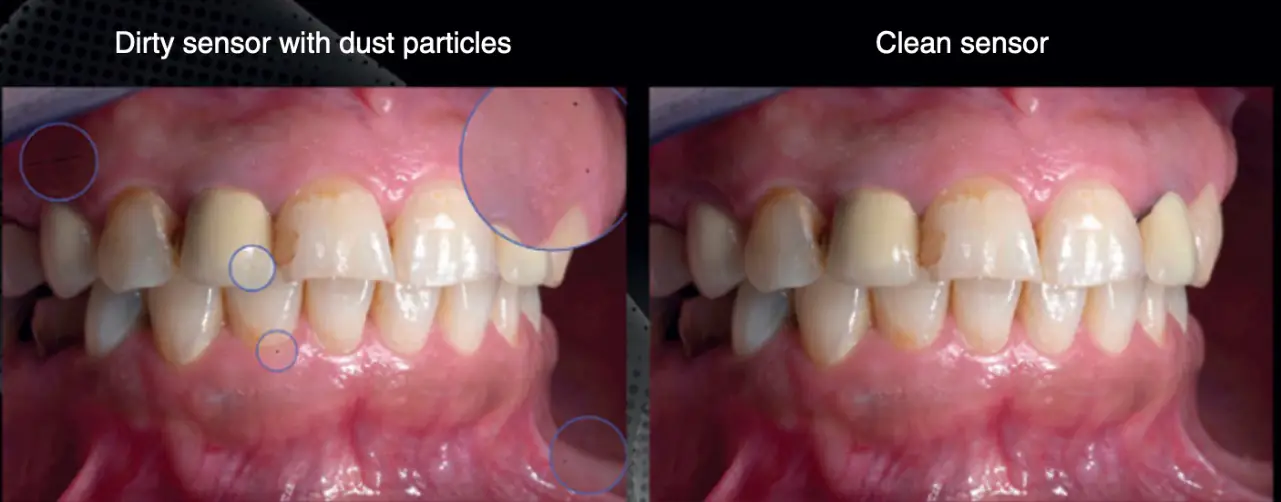

Sayfa 23'te aynı hastanın iki ağız içi fotoğrafı karşılaştırılır. Soldaki kirli, toz partikülleri taşıyan sensörle, sağdaki temiz sensörle çekilmiştir. Kirli sensörle çekilen fotoğrafta diş eti ve dişler üzerinde daire içine alınmış küçük koyu noktalar ve kıl benzeri bir çizgi görülür.

Toz, objektif değiştirilirken gövdenin içine girer ve sensörün önündeki filtreye yapışır. Görüntüde her karede aynı konumda duran koyu lekeler olarak belirir. Bu lekeler, dar diyaframlarda (f/22–f/32) çok daha belirgin hale gelir. Bunun nedeni, dar açıklıkta ışık demetinin daha paralel gelmesi ve tozun gölgesinin keskinleşmesidir. Yani dental fotoğrafçı, tozdan en çok etkilenen ayarlarla çalışır.

7. Objektif tipleri ve makro objektif

Kaynak slaytlar: 24–26

7.1 Objektifin görevi (sayfa 24)

Sayfa 24'e göre objektif (lens) kameranın önünde yer alır ve konudan yansıyan ışığın kameraya girmesini sağlar. Objektifler farklı amaçlar için üretilir. Dental fotoğrafta ise her zaman makro objektif kullanılır. Sayfa 24, makro objektiflerin en önemli iki özelliğini şöyle sayar:

1. Çok yakın mesafeden odaklanabilme: tek bir dişi veya kesici kenarı kadrajı dolduracak kadar büyütebilmek.
2. Distorsiyonsuz (bozulmasız) görüntü üretebilme: diş oranlarının, arkın formunun ve düz çizgilerin gerçeğe uygun kaydedilmesi.

Distorsiyonsuz görüntü dental fotoğrafta özellikle önemlidir. Gülüş tasarımı, diş genişlik/uzunluk oranları ve orta hat değerlendirmesi fotoğraf üzerinden yapılır. Bükülmüş ya da büyütülmüş kenarlar yanlış tanı ve planlamaya yol açar.

7.2 Objektif tipleri (sayfa 25)

Sayfa 25'te dört objektif tipi sayılır:

Burada odak uzaklığı (focal length) objektifin optik merkezi ile sensör arasındaki mesafeyi ifade eder ve milimetre ile verilir. Kısa odak uzaklığı geniş görüş açısı, uzun odak uzaklığı dar görüş açısı ve daha fazla büyütme demektir. Zoom objektif bu değeri bir aralıkta değiştirebilir. Sabit (prime) objektiflerde ise değer tektir. Dental makro objektiflerin çoğu sabit odaklıdır.

7.3 Makro objektif (sayfa 26)

Sayfa 26'da makro objektifin özellikleri özetlenir:

• Yakın çekim (close-up shots) için tasarlanmıştır.
• 1:1 reprodüksiyon oranı sağlar.
• Dental fotoğrafa uygun objektiftir.
• Odak uzaklığı en az 70 mm, en fazla 105 mm olmalıdır.

Reprodüksiyon (büyütme) oranı, cismin gerçek boyutu ile sensör üzerindeki görüntüsünün boyutu arasındaki orandır. 1:1, cismin sensöre gerçek boyutunda yansıdığı anlamına gelir. 10 mm genişliğindeki bir santral kesici, sensör üzerinde de 10 mm yer kaplar. 1:2'de görüntü gerçek boyutun yarısıdır, yani kadraja daha geniş bir alan sığar. Sayfa 40'ta bu oranlar (1:1, 1:1.5, 1:2, 1:3) odaklama ayarı olarak tekrar karşımıza çıkar. Oran büyüdükçe (1:3) daha geniş bir alan, küçüldükçe (1:1) daha küçük ve büyütülmüş bir alan çekilir.

Neden 70–105 mm? Bu aralık iki ihtiyacı dengeler. Birincisi çalışma mesafesidir. 100 mm'lik bir makro objektifle 1:1 çekimde objektif ile ağız arasında yeterli boşluk kalır. Bu boşluk hastanın kişisel alanına girmeyi azaltır, flaş ışığının dişlere rahatça ulaşmasını sağlar ve retraktör/ayna tutan asistana yer bırakır. Daha kısa bir makro objektif (ör. 50–60 mm) aynı büyütmeyi elde etmek için ağza çok yaklaşmayı gerektirir. Bu da perspektif distorsiyonunu ve objektifin ışığı gölgelemesini artırır. İkincisi ağırlık ve kullanım kolaylığıdır. 105 mm'nin üzerindeki makrolar ağırlaşır, elde titreme artar ve hastadan çok uzak durmak gerekir.

8. Flaş sistemleri: halka, ikiz ve stüdyo flaşı

Kaynak slaytlar: 27–34

8.1 Flaşa neden ihtiyaç var? (sayfa 27)

Sayfa 27 fotoğrafı "painting with light", yani ışıkla resim yapmak olarak tanımlar. Bu ifade, photography kelimesinin Yunanca kökenine (phos/photos = ışık, graphein = çizmek, yazmak) dayanır. Sayfadaki ilk temel ilke basittir: zifiri karanlıkta hiçbir kamera, bir ışık kaynağı olmadan net bir fotoğraf çekemez. İkinci ilke dental fotoğrafa özgüdür: ağzın içine odaklanırken sık sık yetersiz ışıkla karşılaşılır. Burada harici flaş sistemleri devreye girer.

Ağız boşluğu dudak, yanak ve dil tarafından gölgelenen, derin ve kapalı bir boşluktur. Ünit lambası ve oda ışığı hem yetersizdir hem de renk sıcaklığı tutarsızdır (sarımsı, yeşilimsi tonlar). Üstelik f/22 gibi dar bir diyafram ve ISO 200 gibi düşük bir duyarlılık kullanıldığında sensöre ulaşan ortam ışığı ihmal edilebilir düzeydedir. Harici flaş, gün ışığına yakın renk sıcaklığında (~5500 K), çok kısa süreli ve güçlü bir ışık üreterek üç sorunu birden çözer. Dar diyaframda yeterli pozlama sağlar, hareketi dondurur ve tutarlı renk verir.

Dental fotoğrafta kullanılan üç flaş tipi (halka, ikiz ve stüdyo flaşı) sonraki sayfalarda ayrı ayrı ele alınır.

8.2 Halka flaş (ring flash) (sayfa 28–29)

Halka flaş, objektifin ön ucuna takılan ve objektifi çepeçevre saran dairesel bir ışık kaynağıdır. Sayfa 28'e göre ürettiği ışık objektifin etrafını sardığı için odak alanını her açıdan aydınlatır. Sonuç, neredeyse gölgesiz ve homojen bir aydınlatmadır.

Halka flaş, diş yüzey karakteristiklerinin, renk dağılımının ve üç boyut algısının daha az kritik olduğu alanlarda büyük kullanım kolaylığı sağlar. Sayfa 28 bu alanları ortodonti, cerrahi ve periodontoloji olarak sayar. Bu dallarda amaç dişlerin dizilimini, okluzyonu, cerrahi sahayı veya diş eti durumunu belgelemektir. Mine dokusunun ince ayrıntısı veya translüsensi ikinci plandadır. Halka flaş ayrıca derin posterior bölgeleri ve ayna görüntülerini gölgesiz aydınlattığı için okluzal fotoğraflarda pratiktir.

Sayfa 29'a göre halka flaşın en büyük dezavantajı, fotoğraflanan alanı düz ve iki boyutlu göstermesidir. Işık objektifle aynı eksenden ve her yönden eşit geldiği için yüzeylerde gölge oluşmaz. Gölge yoksa derinlik algısı da yoktur. Labial yüzeydeki çıkıntılar, gelişim olukları ve perikimata kaybolur. Ayrıca labial yüzeyin ortasında büyük, dairesel bir yansıma (specular reflection) oluşur ve bu yansıma rengi maskeler. Buna rağmen halka flaş kullanımı kolay olduğu için tercih edilir. Sayfa 29'daki şemada halka flaşla aydınlatılan bir santral kesici ve halka flaşın objektif çevresinden yaydığı ışık konisi görülür.

8.3 İkiz flaş (twin flash) (sayfa 30–33)

İkiz flaş sistemi, objektifin sağına ve soluna yerleştirilen iki bağımsız flaş ünitesinden oluşur (sayfa 30). Flaş başları genellikle objektifin ön ucundaki bir halkaya veya kola takılır. Açısı ve uzaklığı ayarlanabilir. Işık dişe yandan, eğik açıyla geldiği için yüzey dokusu hafif gölgeler oluşturur. Sayfa 30'a göre ikiz flaşlar, üç boyutlu ayrıntıları ortaya koyan yüksek kontrastlı görüntüler elde etmeyi sağlar.

Sayfa 31'e göre ikiz flaş, renk dağılımı, yüzey karakterizasyonu ve translüsensiyi değerlendirmemiz gereken anterior dişler için en uygun flaş tipidir. Estetik restoratif diş hekimliğinde (kompozit tabakalama, laminate veneer, tam seramik kron) laboratuvara gönderilen fotoğraflar bu bilgileri taşımalıdır: insizal translüsent bölge, mamelonlar, opak beyaz lekeler, labial yüzeyin makro ve mikro dokusu.

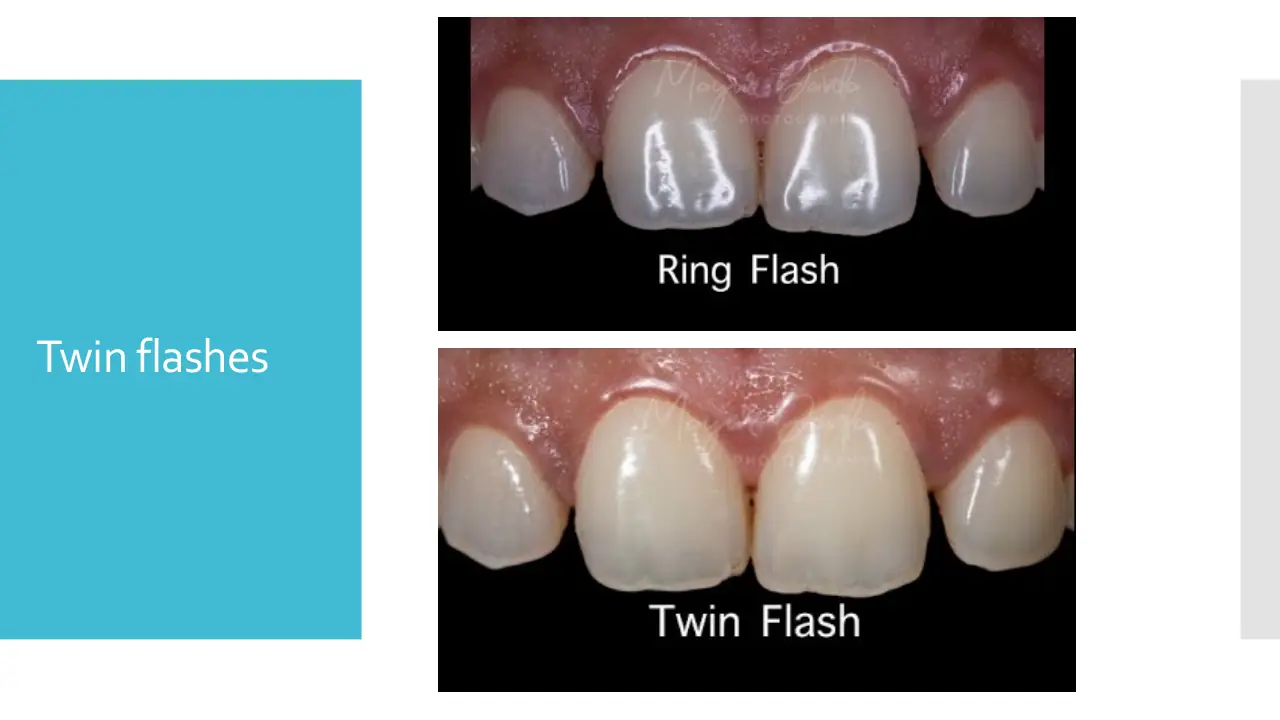

Sayfa 32 iki sistemi aynı hastanın santral ve lateral kesicileri üzerinde karşılaştırır. Halka flaşla çekilen üst görüntüde labial yüzeylerin ortasında parlak, düzensiz yansımalar dişin rengini ve dokusunu örter. İkiz flaşla çekilen alt görüntüde yansımalar kenarlara çekilmiştir. Dişin rengi, yüzey dokusu ve hacmi daha net okunur.

Sayfa 33'te metin bulunmaz. Bu sayfa, ikiz flaş bölümünü görsel olarak tamamlayan ve bir sonraki konuya (stüdyo flaşı) geçiş yapan bir ara sayfadır.

8.4 Stüdyo flaşı (sayfa 34)

Sayfa 34'e göre stüdyo flaşı ekstraoral fotoğraf ve video kaydı için kullanılır. Stüdyo flaşları, genellikle softbox veya şemsiye gibi ışık yumuşatıcılarla kullanılan, ayaklı ve güçlü ışık kaynaklarıdır. Yüz portresi (önden, profil, gülümseme), yüz oranları ve dudak-diş ilişkisi gibi ekstraoral değerlendirmelerde yüzü eşit ve yumuşak aydınlatarak sert gölgeleri önler. Dijital gülüş tasarımı (DSD) için çekilen portre ve videolarda da kullanılır.

9. Ağız içi yardımcılar: aynalar, retraktörler ve kontrastör

Kaynak slaytlar: 35–38

9.1 Aynalar (sayfa 35–36)

Sayfa 35'e göre aynalar, ulaşılması zor bölgelerdeki dişlerin yansımasını yakalamak için kullanılır. En sık kullanılan tipler okluzal ve lateral aynalardır. Kamera, ağız içinde dik açıyla bakamayacağı yüzeyleri (tüm arkın okluzal yüzeyleri, posterior dişlerin bukkal yüzeyleri, palatinal/lingual yüzeyler) doğrudan göremez. Ayna bu yüzeyleri kameraya doğru yansıtır.

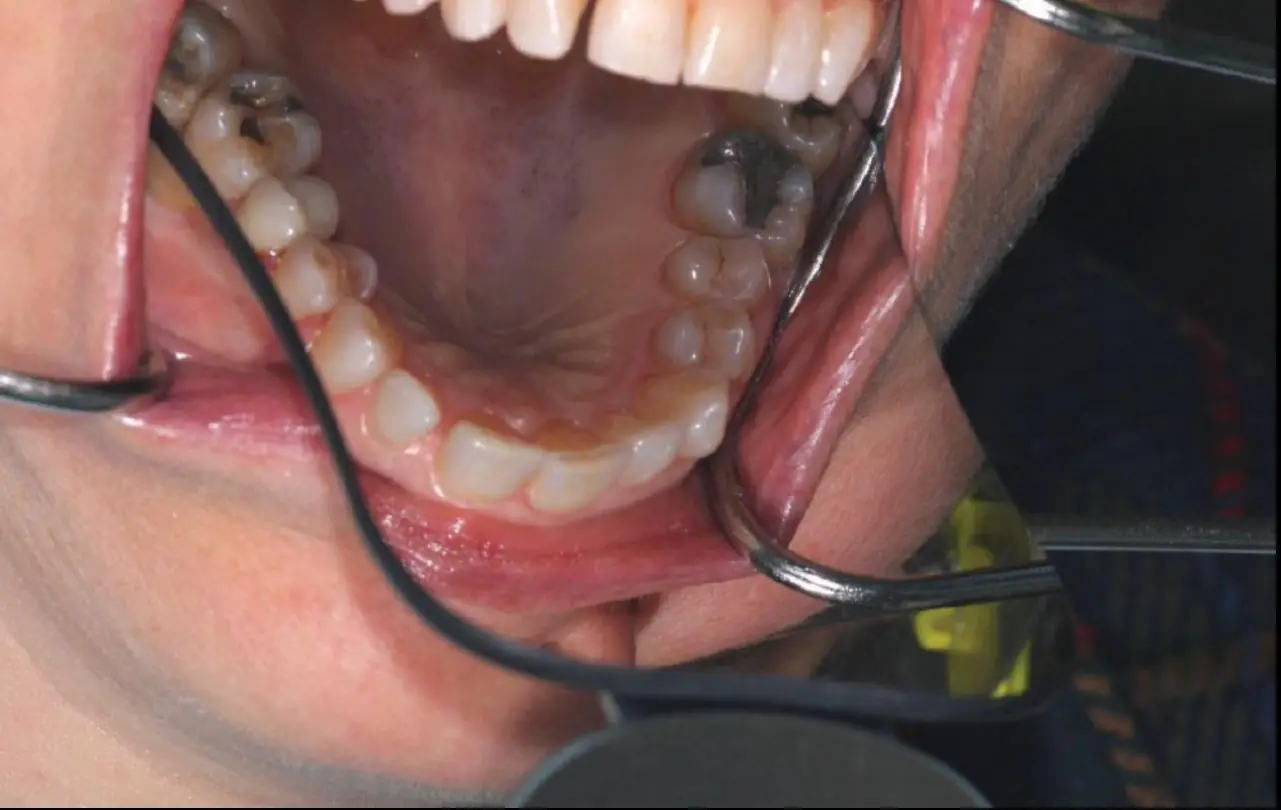

• Okluzal ayna: geniş, genellikle oval veya trapez biçimli bir aynadır. Üst veya alt çenenin bütün okluzal yüzeylerini tek karede gösterir. Ağız geniş açılır, ayna arka ucu karşı çenenin dişlerine değmeden mümkün olduğunca distale yerleştirilir ve kamera aynadaki yansımaya odaklanır. Sayfa 36'daki görselde retraktörlerle açılmış ağızda alt çenenin okluzal görüntüsü ayna ile alınmıştır. Dişlerin ve restorasyonların (amalgam dolgu) hepsi tek karede izlenebilir.
• Lateral (bukkal) ayna: dar, uzun bir aynadır. Yanak tarafına yerleştirilir ve yanağı uzaklaştırarak posterior dişlerin bukkal yüzeylerini ve kapanış ilişkisini (molar ve kanin ilişkisi) gösterir. Sayfa 35'teki görselde lateral ayna ile alınmış posterior okluzyon görüntüsü yer alır.

Ayna fotoğraflarında dikkat edilecek üç nokta vardır. Birincisi, kamera aynaya değil aynadaki yansımaya odaklanır ve kadraja ayna kenarı, parmak veya dudak girmemelidir. İkincisi, ağız içinin sıcak ve nemli havası aynayı buğulandırır. Ayna önceden ılık suyla ısıtılır veya çekim anında asistan hava spreyi uygular. Üçüncüsü, ayna görüntüsü ters olduğu için çekimden sonra fotoğraf yazılımla yatay ya da dikey çevrilerek (flip) gerçek yönelimine getirilir. Dental fotoğraf aynalarının çoğu yüzey kaplamalıdır (front-surface). Böylece cam kalınlığından kaynaklanan "çift görüntü" (gölge görüntü) oluşmaz.

9.2 Retraktörler (sayfa 37)

Sayfa 37'ye göre retraktör, dudak ve yanakları görüş alanı dışında tutar. Retraktörsüz bir ağız içi fotoğrafta dudaklar diş etlerini ve dişlerin servikal kısmını örter. Yanaklar posterior dişlerin önüne geçer ve vestibül görünmez. Retraktörler genellikle şeffaf veya siyah plastikten, ya da metalden üretilir. Farklı boyutları ve tek/çift uçlu formları vardır. Sayfa 37'deki görselde siyah retraktörlerle açılmış bir ağızda frontal görünüm görülür. Siyah retraktör, plastiğin flaş ışığını yansıtıp dişlere renk vermesini ve dikkat dağıtmasını önler.

Doğru kullanımda retraktörler yalnızca yanlara değil, yanlara ve hafifçe öne (dişlerden uzağa) doğru çekilir. Böylece dudaklar diş etinden ayrılır ve vestibül açığa çıkar. Hastanın konforu için retraktörün kenarları ıslatılabilir. Frontal çekimde retraktörler simetrik çekilmeli, aksi halde orta hat ve okluzal düzlem eğik görünür.

9.3 Kontrastör (sayfa 38)

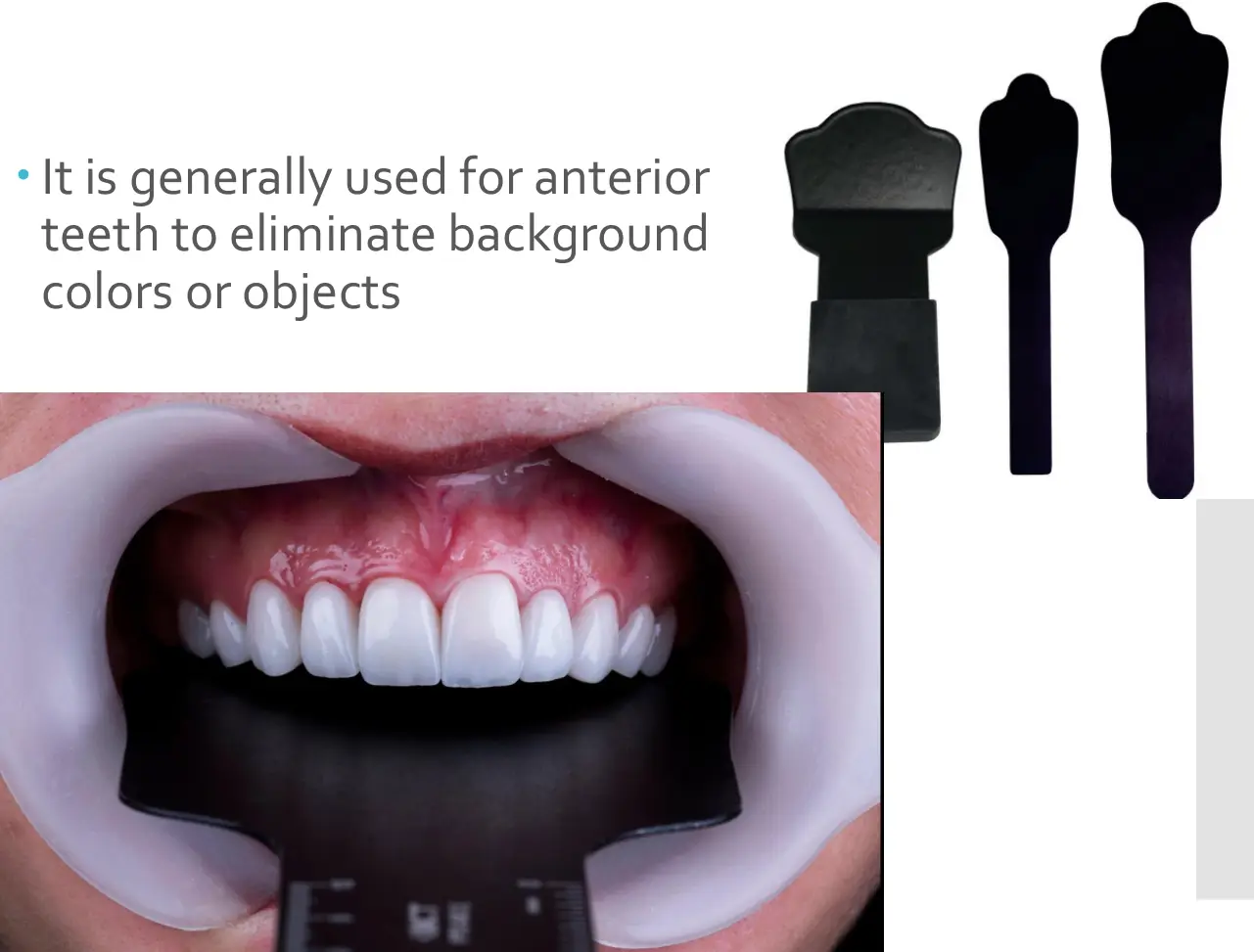

Sayfa 38'e göre kontrastör genellikle anterior dişlerde arka plandaki renkleri veya nesneleri ortadan kaldırmak için kullanılır. Kontrastör, anterior dişlerin arkasına (palatinal/lingual tarafa) yerleştirilen, ince, mat siyah bir plakadır (bazen gri veya başka nötr renklerde de bulunur). Sayfa 38'deki görselde farklı boyutlarda üç kontrastör ve beyaz retraktörlerle birlikte kullanıldığı bir anterior fotoğraf görülür. Dişlerin arkasında dil, damak, karşı arktaki dişler ve ağzın karanlık boşluğu yerine düzgün siyah bir zemin vardır.

Kontrastörün klinik değeri, insizal translüsensiyi görünür kılmasıdır. Kesici kenarın yarı saydam bölgesi, arkasında dil veya damak varsa pembe/kırmızı görünür. Siyah zemin önünde ise gerçek opalesan-mavimsi translüsent yapısı ve mamelonlar seçilir. Bu bilgi kompozit tabakalama ve seramik restorasyonlarda teknisyen için çok değerlidir. Sayfa 15'teki ekipman listesindeki "arka plan (background)" maddesi bu amaca hizmet eder.

10. Temel üçlü ve ideal dental fotoğraf ayarları

Kaynak slaytlar: 39–40

10.1 Temel üçlü: kamera + makro objektif + flaş (sayfa 39)

Sayfa 39'da metin yoktur. Görselde "The Essential Trio" başlığı altında bir aynasız gövde (Canon EOS R6), bir 100 mm makro objektif (Canon EF 100 mm f/2.8 Macro) ve bir harici flaş (Canon Speedlite) yan yana gösterilir. Sayfanın mesajı, dental fotoğraf sisteminin bu üç parçanın birlikte çalışmasıyla oluştuğudur:

• Kamera: görüntüyü sensörde yakalar ve kaydeder (Bölüm 5–6).
• Makro objektif: yakın, gerçek boyutlu ve distorsiyonsuz görüntü sağlar (Bölüm 7).
• Flaş: ağız içindeki ışık eksikliğini tutarlı, kısa ve güçlü bir ışıkla giderir (Bölüm 8).

Görseldeki makro objektifin 100 mm olması, sayfa 26'daki 70–105 mm aralığıyla uyumludur. Görseldeki flaş genel amaçlı bir tepe flaşıdır. Ağız içi çekimde bunun yerine veya buna ek olarak halka/ikiz flaş sistemleri tercih edilir. Üçlünün herhangi bir parçası eksik ya da yanlışsa (örneğin zoom objektif, dahili flaş) diğer ikisi ne kadar iyi olursa olsun standart bir dental fotoğraf elde edilemez.

10.2 İdeal bir dental fotoğraf için ayarlar (sayfa 40)

Sayfa 40, dersin bütün konularını tek bir ayar setinde birleştirir:

Bu dört değerin birbirini nasıl tamamladığını görmek önemlidir. Diyafram F20–F29 aralığına kapatıldığında çok az ışık geçer. ISO düşük tutulduğu için sensör bu ışığı yükseltemez. Enstantane 1/200'de sabit olduğundan süre uzatılarak ışık eklenemez. Bu durumda ışığın neredeyse tamamını flaş sağlar. Ayar seti, ortam ışığını bilinçli olarak devre dışı bırakır ve görüntünün yalnızca kontrollü flaş ışığıyla oluşmasını hedefler. Bu da her seansta aynı renk ve parlaklık demektir.

Sayfa 40'taki diyafram aralığının (F20–F29) sayfa 10'daki aralıkla (f/22–f/32) birebir aynı olmadığına dikkat edin. İki aralık da "dar diyafram, derin netlik" ilkesini anlatır ve büyük ölçüde çakışır. Bu fark son bölümde açıklanmıştır.

Hızlı tekrar

20 özgün çalışma sorusu

Aşağıdaki sorular bu rehber için özgün olarak hazırlanmıştır. Çıkmış sınav sorusu değildir. Ezber kadar yorum ve klinik uygulama becerisini de ölçmeyi amaçlar.

1. ISO ve diyafram sabitken enstantane hızı 1/250 s'den 1/60 s'ye düşürülürse ne olur? A) Sensöre daha az ışık ulaşır ve görüntü kararır · B) Sensöre daha fazla ışık ulaşır ve hareket bulanıklığı riski artar · C) Alan derinliği artar · D) Görüntüdeki gren belirgin şekilde artar · E) Pozlamada hiçbir değişiklik olmaz

2. Aşağıdaki diyafram değerlerinden hangisi en geniş açıklığı ifade eder? A) f/32 · B) f/22 · C) f/11 · D) f/5.6 · E) f/1.4

3. Retraktörlü frontal fotoğrafta santral kesiciler net, ancak birinci molarlar bulanık çıkıyor. Enstantane 1/200, ISO 200, diyafram f/5.6'dır. En uygun düzeltme hangisidir? A) ISO'yu 1600'e yükseltmek · B) Enstantaneyi 1/8000'e çıkarmak · C) Diyaframı f/22 civarına kapatıp flaş gücünü artırmak · D) Diyaframı f/2.8'e açmak · E) Halka flaşı stüdyo flaşıyla değiştirmek

4. ISO 1600 ile çekilmiş bir anterior fotoğrafta mine yüzeyinin tamamında ince, renkli bir taneciklenme görülüyor. En olası neden nedir? A) Sensör tozu · B) Hareket bulanıklığı · C) Kırpma faktörü · D) Yüksek ISO'ya bağlı gürültü · E) Kontrastör kullanımı

5. DSLR'yi aynasız kameradan ayıran temel yapısal özellik hangisidir? A) Objektiflerinin değiştirilebilmesi · B) Görüntü sensörü kullanması · C) Ayna ve pentaprizma ile çalışan optik vizöre sahip olması · D) Harici flaşa ihtiyaç duyması · E) Makro objektifle kullanılabilmesi

6. Sayfa 18'deki karşılaştırmaya göre aynasız kameralar için aşağıdakilerden hangisi doğrudur? A) Daha küçük ve hafiftir; dijital vizör kullanır · B) Daha fazla lens seçeneğine sahiptir · C) Optik vizör kullanır · D) DSLR'den daha ağırdır · E) Harici flaşa ihtiyaç duymaz

7. Full-frame sensörün boyutu nedir? A) 24 × 16 mm · B) 36 × 24 mm · C) 17,3 × 13 mm · D) 13,2 × 8,8 mm · E) 44 × 33 mm

8. Kırpma faktörü 1.6x olan APS-C bir gövdeye 100 mm makro objektif takılıyor. Bu kombinasyonun görüş açısı full-frame'de yaklaşık hangi odak uzaklığına karşılık gelir? A) 62 mm · B) 100 mm · C) 126 mm · D) 160 mm · E) 200 mm

9. Bir klinisyenin f/25 ile çektiği bütün ağız içi fotoğraflarda, farklı hastalarda bile aynı köşede küçük koyu bir leke görülüyor. En olası neden ve çözüm hangisidir? A) Yüksek ISO – ISO'yu düşürmek · B) Halka flaş yansıması – ikiz flaşa geçmek · C) Hareket bulanıklığı – enstantaneyi hızlandırmak · D) Düşük çözünürlük – megapikseli yüksek gövde almak · E) Sensör tozu – sensörü temizlemek

10. Makro objektifin dental fotoğraf için vazgeçilmez olmasının temel nedeni hangisidir? A) Uzak nesneleri yakınlaştırması · B) Çok geniş görüş açısı sağlaması · C) Çok yakından odaklanabilmesi ve distorsiyonsuz görüntü vermesi · D) Odak uzaklığını değiştirebilmesi · E) Flaşa gerek bırakmaması

11. "1:1 reprodüksiyon oranı" ifadesi neyi anlatır? A) Cismin sensör üzerinde gerçek boyutunda yansıtılmasını · B) Cismin sensör üzerinde iki kat büyük görünmesini · C) Diyafram ve enstantanenin eşit kademede olmasını · D) Fotoğrafın en/boy oranının kare olmasını · E) Objektif odak uzaklığının sensör boyutuna eşit olmasını

12. Bir ortodontist, aylık kontrol fotoğraflarında hızlı ve pratik bir şekilde dizilim ve okluzyonu belgelemek istiyor. Ayrıntılı yüzey dokusu önemli değil. Hangi flaş en uygundur? A) Stüdyo flaşı · B) Halka flaş · C) Gövdedeki dahili flaş · D) İkiz flaş · E) Ünit lambası

13. Laminate veneer planlanan bir hastada santral kesicilerin translüsensisi, renk dağılımı ve yüzey karakterizasyonu laboratuvara iletilecek. En uygun aydınlatma ve yardımcı kombinasyonu hangisidir? A) Halka flaş + okluzal ayna · B) Stüdyo flaşı + lateral ayna · C) Dahili flaş + şeffaf retraktör · D) İkiz flaş + kontrastör · E) Flaşsız, ISO 3200

14. Halka flaşın en büyük dezavantajı hangisidir? A) Kullanımının çok zor olması · B) Ekstraoral çekimde kullanılamaması · C) Aşırı gölge oluşturması · D) Yalnız aynasız kameralarla çalışması · E) Fotoğraflanan alanı düz ve iki boyutlu göstermesi

15. Dijital gülüş tasarımı için hastanın yüz portresi ve konuşma videosu çekilecek. Sayfa 34'e göre hangi ışık kaynağı uygundur? A) Stüdyo flaşı · B) Halka flaş · C) İkiz flaş · D) Dahili flaş · E) Lateral ayna ile yansıtılmış ünit ışığı

16. Üst çenedeki bütün dişlerin okluzal yüzeylerini tek bir karede kaydetmek için hangi yardımcı gereklidir? A) Kontrastör · B) Lateral ayna · C) Okluzal ayna · D) Stüdyo flaşı · E) Telefoto objektif

17. Kontrastörün kullanım amacı hangisidir? A) Dudakları ve yanakları uzaklaştırmak · B) Anterior dişlerin arkasındaki renk ve nesneleri ortadan kaldırmak · C) Posterior dişlerin yansımasını kameraya getirmek · D) Flaş ışığını yumuşatmak · E) Sensörü tozdan korumak

18. Retraktör kullanılmadan çekilen frontal ağız içi fotoğrafta en olası sorun hangisidir? A) Görüntüde gren oluşması · B) Sensörde toz birikmesi · C) Alan derinliğinin artması · D) Dudakların diş etini ve servikal bölgeleri örtmesi · E) Enstantanenin yavaşlaması

19. Sayfa 40'a göre ideal bir dental fotoğraf için önerilen ayar seti hangisidir? A) Otomatik odak, 1/60, f/2.8, ISO 1600 · B) Manuel odak, 1/8000, f/5.6, ISO 100 · C) Otomatik odak, 1/200, f/11, ISO 800 · D) Manuel odak, 15", f/32, ISO 100 · E) Manuel odak, 1/200, F20–F29, ISO 200

20. Bir öğrenci 1/200 s, f/25 ve ISO 200 ayarlarıyla, flaşı takmayı unutarak ağız içi fotoğraf çekiyor ve görüntü neredeyse siyah çıkıyor. En doğru yorum hangisidir? A) Bu ayar seti ortam ışığını bilinçli olarak dışlar; ışığı flaşın sağlaması gerekir, flaş eksiktir · B) Diyafram çok geniştir · C) ISO çok yüksektir · D) Enstantane çok yavaştır · E) Makro objektif bu kamerayla uyumsuzdur

Gerekçeli cevap anahtarı

1. B — Enstantane yavaşladıkça perde daha uzun süre açık kalır ve sensöre daha fazla ışık ulaşır. Ancak bu süre içindeki hasta veya el hareketi bulanıklık olarak kaydedilir (sayfa 6). Alan derinliğini diyafram, greni ISO belirler.
2. E — f sayısı küçüldükçe açıklık büyür (sayfa 9). f/1.4 listedeki en küçük sayıdır, dolayısıyla en geniş açıklıktır.
3. C — Posterior dişlerin bulanık olması alan derinliğinin yetersizliğini gösterir. Diyafram f/22 civarına kapatılırsa netlik alanı derinleşir (sayfa 10–11). Bu durumda daha az ışık geçeceğinden flaş gücü artırılır. ISO veya enstantane alan derinliğini değiştirmez. f/2.8 ise durumu kötüleştirir.
4. D — Tüm yüzeye yayılmış ince, renkli taneciklenme yüksek ISO'ya bağlı gürültünün tipik görünümüdür (sayfa 14). Sensör tozu ise belirli noktalarda duran koyu lekeler şeklinde görünür.
5. C — Değiştirilebilir objektif, sensör, harici flaş ihtiyacı ve makro kullanımı iki sistemde de ortaktır. DSLR'yi tanımlayan "reflex" yapısı, yani ayna, pentaprizma ve optik vizördür (sayfa 17–18).
6. A — Sayfa 18'e göre aynasız kameralar daha küçük ve hafiftir ve dijital vizör kullanır. Daha fazla lens seçeneği ve optik vizör DSLR'ye aittir. İki sistemde de harici flaş gerekir.
7. B — Full-frame, 35 mm film formatıyla aynı olan 36 × 24 mm'dir (sayfa 22). 24 × 16 mm civarı APS-C, 17,3 × 13 mm Micro 4/3, 13,2 × 8,8 mm 1" sensöre karşılık gelir.
8. D — Eşdeğer görüş açısı odak uzaklığı ile kırpma faktörünün çarpımına eşittir: 100 mm × 1.6 = 160 mm. Objektifin fiziksel odak uzaklığı değişmez, yalnızca görüş alanı daralır (sayfa 20, 22).
9. E — Farklı hastalarda bile her karede aynı yerde duran koyu leke sensör tozunu gösterir. Toz dar diyaframda (f/25) daha belirgin olur (sayfa 23). Çözüm sensör temizliğidir.
10. C — Sayfa 24'te makro objektifin en önemli iki özelliği çok yakından odaklanabilmesi ve distorsiyonsuz görüntü üretmesi olarak verilir. Değişken odak uzaklığı zoom objektifin, uzak nesneyi yakınlaştırma telefotonun özelliğidir.
11. A — 1:1 oranında cisim sensör üzerinde gerçek boyutunda yer alır (sayfa 26). 1:2'de görüntü gerçek boyutun yarısı olur.
12. B — Halka flaş kullanımı kolay, gölgesiz bir aydınlatma sağlar. Yüzey özellikleri ve üç boyut algısının daha az kritik olduğu ortodonti, cerrahi ve periodontolojide tercih edilir (sayfa 28–29).
13. D — İkiz flaş anterior dişlerde renk dağılımı, yüzey karakterizasyonu ve translüsensi için en uygun flaştır (sayfa 31). Kontrastör arka plandaki renkleri eleyerek insizal translüsensiyi görünür kılar (sayfa 38).
14. E — Sayfa 29'a göre halka flaşın en büyük dezavantajı alanı düz ve iki boyutlu göstermesidir. Halka flaş kullanımı kolaydır ve gölgeyi azaltır, artırmaz.
15. A — Sayfa 34'e göre stüdyo flaşı ekstraoral fotoğraf ve video kaydı için kullanılır. Halka ve ikiz flaş ağız içi makro çekim içindir.
16. C — Arkın bütün okluzal yüzeylerini tek karede göstermek için okluzal ayna kullanılır (sayfa 35–36). Lateral ayna bukkal yüzeyleri ve okluzyonu gösterir. Kontrastör yansıtıcı değildir.
17. B — Kontrastör, anterior dişlerin arkasında siyah bir zemin oluşturarak arka plandaki renkleri ve nesneleri ortadan kaldırır (sayfa 38). Dudak/yanak uzaklaştırma retraktörün, yansıtma aynanın görevidir.
18. D — Retraktör dudak ve yanakları görüş alanı dışında tutar (sayfa 37). Kullanılmazsa dudaklar diş etini ve dişlerin servikal kısmını örter. Diğer seçenekler retraktörle ilgili değildir.
19. E — Sayfa 40'taki ideal ayarlar manuel odak (1:1, 1:1.5, 1:2, 1:3), 1/200 enstantane, F20–F29 diyafram ve ISO 200'dür.
20. A — Dar diyafram, düşük ISO ve flaş senkron hızındaki enstantane birlikte ortam ışığını neredeyse tamamen dışlar. Pozlamanın tamamı flaştan gelecek şekilde tasarlanmıştır (sayfa 27, 40). Diyafram dar, ISO düşük, enstantane hızlıdır, yani B, C ve D yanlıştır.

Slayt notları, düzeltmeler ve kaynak haritası

Düzeltmeler ve açıklamalar

1. Diyafram aralığı tutarsızlığı (sayfa 10 ve sayfa 40): Sayfa 10 ağız içi için f/22–f/32, sayfa 40 ise F20–F29 önerir. İki aralık büyük ölçüde çakışır ve aynı ilkeyi (dar diyafram = derin netlik) anlatır. Sınavda hangi sayfaya atıf yapılıyorsa o aralık esas alınmalıdır. Çok dar diyaframlarda (f/29–f/32) kırınım (diffraction) nedeniyle görüntü bir miktar yumuşar. Bu nedenle klinikte genellikle f/22–f/25 civarı bir uzlaşma değeri kullanılır. Kaynaklar: Cambridge in Colour – Lens Diffraction & Photography, Spear Education – Dental Photography 101.
2. f sayısı dizileri (sayfa 7 ve 9): Sayfa 7'deki görsel etiketlerinde f/1.8 iki kez yer alır ve f/11 ile f/22 arasındaki f/16 eksiktir. Bu büyük olasılıkla bir etiketleme hatasıdır. Sayfa 9'daki dizide geçen f/25 standart bir tam kademe değildir. Tam kademe dizisi f/1.4 – 2 – 2.8 – 4 – 5.6 – 8 – 11 – 16 – 22 – 32 şeklindedir ve f/25, f/22 ile f/32 arasındaki üçte bir kademelik bir ara değerdir. Ayrıntı: Cambridge in Colour – Camera Exposure.
3. "Perde elektronik olarak açılıp kapanır" (sayfa 5): DSLR'lerin büyük çoğunluğu, elektronik olarak kontrol edilen ama mekanik perdeli (focal-plane shutter) bir sistem kullanır. Tamamen elektronik perde ise özellikle aynasız kameralarda bulunan ek bir seçenektir. Flaşla çekimde mekanik perde ve flaş senkron hızı (~1/200–1/250) belirleyicidir. Slayttaki ifade, perdenin elektronik olarak tetiklendiği şeklinde anlaşılmalıdır. Kaynak: Cambridge in Colour – Camera Exposure.
4. ISO = "sensörün duyarlılığı" (sayfa 13): Bu tanım film döneminden gelir ve öğretim için uygundur. Dijital sensörün fiziksel ışık duyarlılığı ise sabittir. ISO'yu artırmak, sensör sinyalinin elektronik olarak yükseltilmesi (gain) anlamına gelir. Gürültünün de bu yükseltmeyle birlikte artmasının nedeni budur. Kaynak: Cambridge in Colour – Digital Camera Image Noise.
5. Sensör ölçüleri (sayfa 20 ve 22): Sayfa 20'deki APS-C kırpma faktörü 1.6x Canon gövdelerine aittir. Nikon, Sony ve Fujifilm APS-C sensörlerinde bu değer ~1.5x'tir. Sayfa 22'deki görselde DX sensör "16 × 24 mm" olarak yuvarlanmıştır. Gerçek boyut üreticiye göre yaklaşık 23,5 × 15,6 mm (Nikon) veya 22,3 × 14,9 mm'dir (Canon). Kaynak: Cambridge in Colour – Digital Camera Sensor Sizes.
6. DSLR ile aynasız karşılaştırması (sayfa 18): Tablodaki "sınırlı lens seçeneği" ve "daha pahalı" maddeleri, aynasız sistemlerin yeni olduğu döneme ait genel bir karşılaştırmayı yansıtır. Ders bilgisi slayttaki haliyle öğrenilmelidir, ancak pazar koşullarının zamanla değiştiği akılda tutulmalıdır. Klinik açıdan belirleyici olan, iki sistemde de makro objektif ve harici flaş kullanılmasıdır.
7. Yazım: Sayfa 40'taki "Focus: Manuel" ifadesi İngilizce metinde "Manual" olmalıdır. Anlam değişmez.
8. Makro objektif odak uzaklığı (sayfa 26): 70–105 mm aralığı literatürle uyumludur. Dental fotoğraf kaynakları genellikle 90–105 mm makro objektifleri önerir. Örnek kaynak: JoVE – A Standardized Approach to Extra-Oral and Intra-Oral Digital Photography.

Bölüm ↔ slayt eşleşmesi

Ana başvuru kaynağı (slaytlarda atıf yapılan): Ahmad, I. (2020). Essentials of Dental Photography. 1st ed. John Wiley & Sons Ltd.
